Apa perbedaan antara katup pulsa sudut kanan, terendam, dan lurus? Bagaimana cara memilih berdasarkan kebutuhan?

Sebagai komponen penggerak utama dalam sistem pembersihan pulse-jet, katup pulse elektromagnetik berfungsi sebagai “saklar” udara bertekanan untuk pengumpul debu baghouse pulse-jet. Kinerjanya berdampak langsung pada kapasitas pemrosesan pengumpul dan efisiensi penangkapan debu. Untuk membantu pengguna industri dalam memahami secara akurat perbedaan teknis antara tiga jenis katup pulsa utama—sudut kanan, terendam, dan lurus—dan secara ilmiah merumuskan rencana pemilihan, artikel ini secara sistematis menguraikan struktur, prinsip, dan skenario yang berlaku dari katup-katup ini berdasarkan spesifikasi teknis industri dan karakteristik produk. Ini memberikan referensi untuk desain teknik penghilangan debu serta pengoperasian dan pemeliharaan peralatan.

I. Definisi Inti dan Fitur Struktural dari Tiga Jenis Katup Pulsa

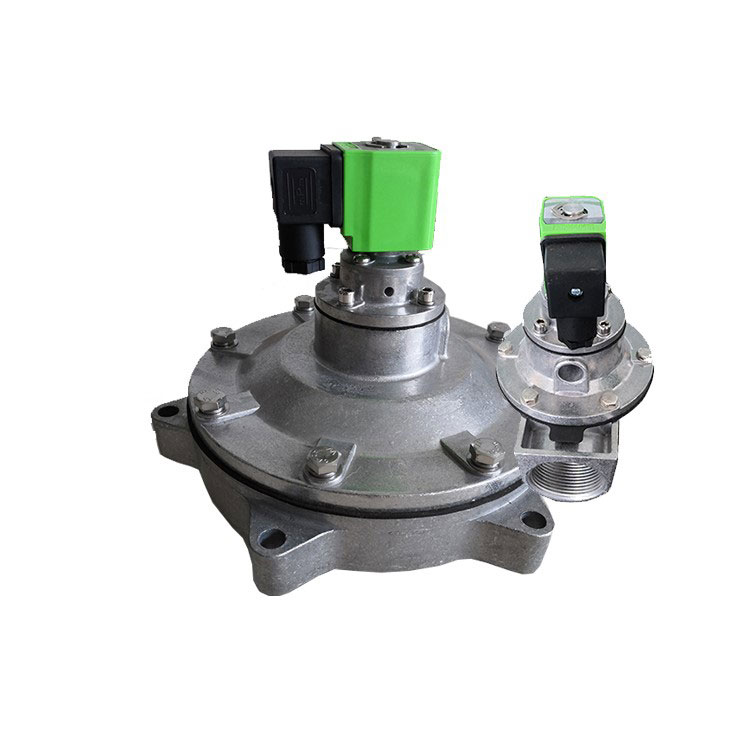

Katup Pulsa Elektromagnetik Sudut Kanan

Ciri-cirinya adalah pipa saluran masuk dan keluar udara katup sudut kanan berada pada sudut 90°. Badan katup dan kap mesin die-cast menggunakan bahan paduan aluminium. Setelah perawatan permukaan, mereka menunjukkan ketahanan korosi yang sangat baik. Diafragma dan paking penyegel diproduksi menggunakan proses komposit vulkanisasi. Bahan baku kepala pilot elektromagnetik terdiri dari bahan magnet berefisiensi tinggi dan bahan pelindung magnet baja tahan karat. Komponen penting seperti pegas dan pengencang terbuat dari baja tahan karat. Metode penyambungan: Pipa distributor udara (tangki udara) dan pipa sembur pengumpul debu masing-masing dimasukkan ke dalam saluran masuk dan keluar katup, disegel dengan mur kompresi di kedua ujungnya.

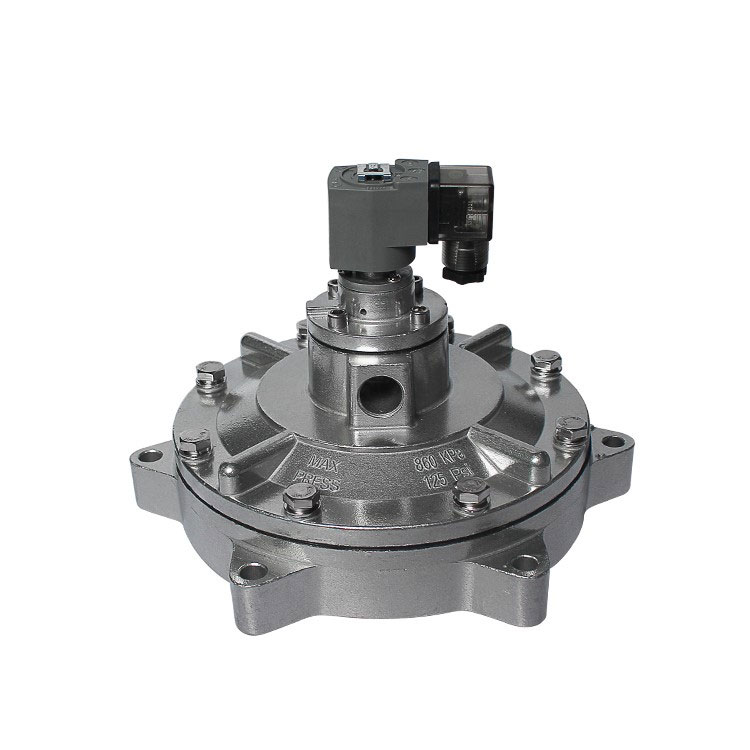

Katup Pulsa Elektromagnetik Terendam

Terdiri dari kepala pilot elektromagnetik, rakitan diafragma (diafragma, pegas tekanan, segel), dan badan katup. Dipasang terendam di dalam reservoir udara, ia terhubung ke reservoir melalui flensa. Port outlet terletak di tengah badan katup di dalam reservoir, memanjang melalui komponen seperti alat penembus dinding untuk memasuki ruang tiup untuk pengoperasian. Jenis katup ini memiliki desain saluran aliran optimal yang secara efektif mengurangi hambatan aliran gas, memastikan pengoperasian yang stabil bahkan dalam kondisi tekanan rendah. Desain ini menurunkan konsumsi energi dan memperpanjang umur diafragma.

Katup Pulsa Elektromagnetik Langsung

Garis tengah saluran masuk dan keluar udara sejajar dalam garis lurus tanpa deviasi sudut, dan arah aliran gas ditandai dengan jelas pada permukaan badan katup. Pemasangannya melibatkan penyambungan salah satu ujung ke pipa udara yang memanjang dari tangki udara dan ujung lainnya ke pipa udara ruang tiup. Strukturnya yang sederhana memudahkan pemasangan, menjadikannya komponen umum pada pengumpul debu pulsa tangki udara.

II. Analisis Komparatif Prinsip Kerja Umum dan Khas

Prinsip Kerja Katup Pulsa Sudut Kanan

Diafragma di dalam katup membaginya menjadi ruang udara depan dan belakang. Ketika udara terkompresi disuplai, ia memasuki ruang belakang melalui port throttle. Tekanan di ruang belakang memaksa diafragma untuk menutup lubang keluar, menempatkan katup dalam keadaan “tertutup”.

Sinyal listrik dari instrumen kontrol jet pulsa menggerakkan armature katup pulsa elektromagnetik, membuka lubang ventilasi ruang belakang. Ruang belakang dengan cepat mengalami penurunan tekanan, menyebabkan diafragma tertarik kembali. Udara terkompresi kemudian mengalir melalui saluran keluar katup, menempatkan katup pulsa dalam keadaan “terbuka”. Pelepasan udara terkompresi secara instan menciptakan aliran jet.

Ketika sinyal listrik dari pengontrol pulsa berhenti, armature katup direset. Ventilasi ruang belakang menutup, dan tekanan di ruang belakang meningkat, memaksa diafragma kembali menempel pada saluran keluar katup. Katup pulsa kembali ke keadaan “tertutup”.

Prinsip Kerja Katup Pulsa Terendam

Katup pulsa dibagi menjadi ruang depan dan belakang. Ketika udara terkompresi disuplai, ia memasuki ruang belakang melalui lubang throttle. Tekanan di ruang belakang memaksa diafragma untuk menutup saluran keluar katup, menjaga katup pulsa dalam keadaan “tertutup”.

Ketika sinyal listrik dari pengontrol pulsa menggerakkan armature katup, ventilasi ruang belakang terbuka. Hilangnya tekanan yang cepat di ruang belakang menyebabkan diafragma bergerak, sehingga udara bertekanan keluar melalui saluran keluar katup. Katup pulsa memasuki keadaan “terbuka”, melepaskan semburan udara bertekanan untuk sesaat.

Ketika sinyal listrik dari pengontrol pulsa berhenti, armature katup diatur ulang, ventilasi ruang belakang menutup, dan tekanan di ruang belakang meningkat, memaksa diafragma untuk menutup saluran keluar katup. Katup pulsa kembali ke keadaan “tertutup”.

Prinsip Kerja Katup Pulsa Lurus

1. Penutupan Power-Off: Udara bertekanan masuk ke ruang belakang melalui lubang throttle. Tekanan ruang belakang > tekanan ruang depan, mendorong diafragma untuk menutup saluran keluar katup utama, menutup katup.

2. Pembukaan Penyalaan: Pengontrol pulsa mengirimkan sinyal, gaya elektromagnetik mengangkat jangkar, membuka lubang ventilasi. Ruang belakang mengalami penurunan tekanan dengan cepat, sehingga menciptakan perbedaan tekanan antara ruang depan dan belakang. Diafragma bergerak mundur, membuka lubang katup utama, dan udara terkompresi dihembuskan keluar.

3. Power-off Reset: Ketika sinyal listrik berhenti, pegas armature kembali, menutup lubang ventilasi. Tekanan di ruang belakang dikembalikan melalui lubang throttle, menyebabkan diafragma mengatur ulang dan menutup port katup utama, kembali ke keadaan awal.

AKU AKU AKU. Parameter Teknis Utama dan Kriteria Seleksi

Standardisasi Parameter Teknis Inti: Katup pulsa sudut kanan dan lurus domestik beroperasi dalam kisaran tekanan 0,4-0,6MPa. Rekan-rekan yang diimpor secara seragam beroperasi pada 0,4-0,6MPa apa pun jenisnya. Kedua kategori tersebut tidak menunjukkan perbedaan mendasar dalam toleransi tekanan atau peringkat tekanan aplikasi.

Tiga Prinsip Inti Seleksi Ilmiah

1. Prinsip Kompatibilitas Tekanan Pengoperasian: Untuk skenario tekanan rendah (membutuhkan pengurangan tekanan sumber udara), prioritaskan katup pulsa elektromagnetik yang terendam. Untuk kondisi tekanan standar (0,4-0,6MPa), pilih tipe sudut kanan atau lurus secara fleksibel berdasarkan batasan pemasangan.

2. Prinsip Pencocokan Ruang Instalasi: Ketika tangki udara dan pipa sembur disejajarkan secara vertikal, gunakan katup pulsa elektromagnetik sudut kanan. Untuk tata letak linier, gunakan katup pulsa elektromagnetik langsung. Jika pemasangan internal di dalam tangki udara diperlukan, katup pulsa elektromagnetik terendam lebih disukai.

3. Prinsip Korespondensi Jenis Peralatan: Pengumpul debu pulsa kotak udara terutama harus menggunakan katup pulsa elektromagnetik langsung. Pengumpul debu baghouse pulsa dapat memilih katup pulsa elektromagnetik sudut kanan berdasarkan sudut pemasangan. Untuk sistem pengumpulan debu besar yang beroperasi dalam kondisi tekanan rendah, disarankan menggunakan katup pulsa elektromagnetik terendam.

IV. Konteks dan Pandangan Aplikasi Industri

Katup pulsa elektromagnetik banyak digunakan dalam aplikasi pengumpulan debu, dan stabilitas kinerjanya berdampak langsung pada efisiensi pengolahan lingkungan dan kelangsungan produksi industri. Seiring dengan peningkatan standar lingkungan, permintaan akan katup pulsa yang hemat energi dan tahan lama terus meningkat. Rilis perbandingan teknis dan pedoman pemilihan untuk tiga jenis katup pulsa utama ini bertujuan untuk membantu pengguna industri menghindari kesalahan pemilihan, meningkatkan efisiensi sistem pengumpulan debu, dan mengurangi biaya operasional. Di masa depan, kemajuan teknologi akan berfokus pada pengendalian tekanan yang lebih tepat, masa pakai yang lebih lama, dan kemampuan beradaptasi yang lebih luas terhadap beragam kondisi pengoperasian, sehingga memberikan dukungan komponen inti untuk transformasi industri yang ramah lingkungan.
