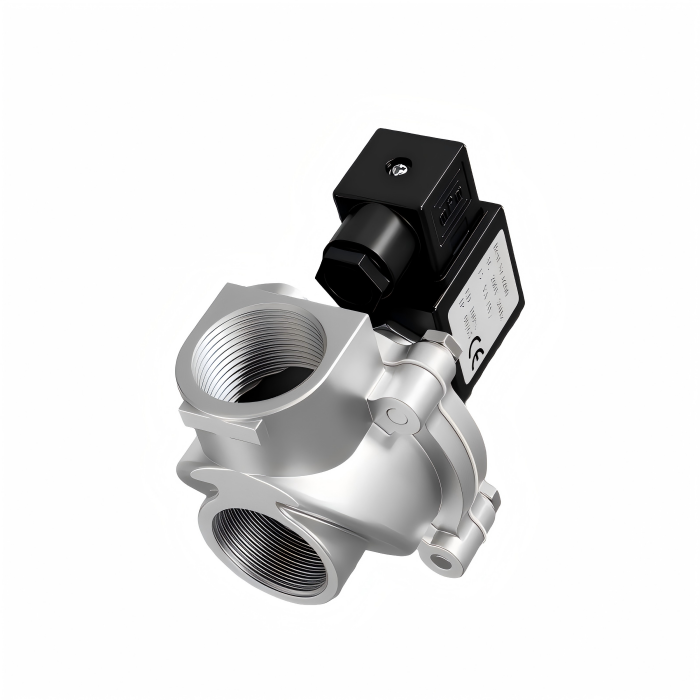

Katup Pulsa DMF-Z-20

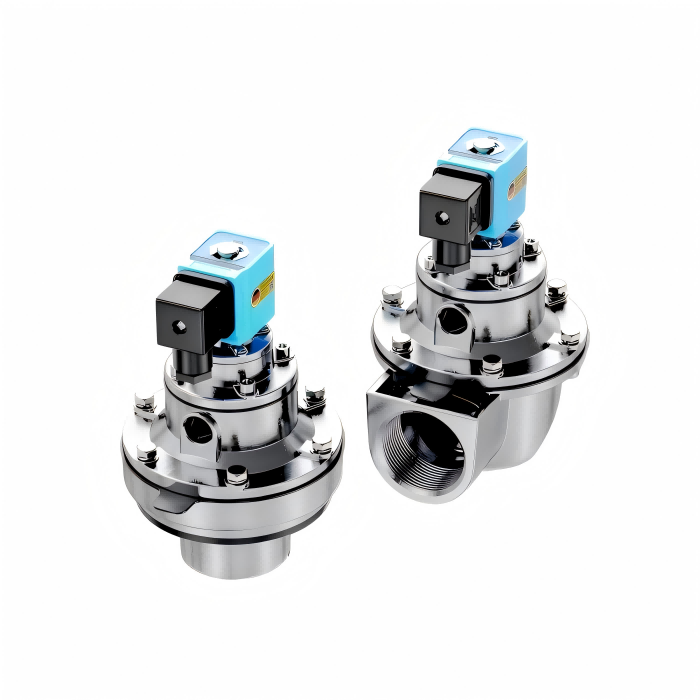

Katup Pulsa Elektromagnetik Sudut Kanan DMF-Z-20 Katup pulsa elektromagnetik (juga dikenal sebagai katup diafragma) berfungsi sebagai “saklar” udara terkompresi untuk sistem pembersihan jet pulsa di pengumpul debu baghouse pulse-jet. Dikendalikan oleh sinyal dari instrumen kontrol pancaran pulsa, alat ini secara berurutan melakukan pembersihan pancaran pulsa pada kantong filter per baris (atau kompartemen), menjaga ketahanan pengumpul debu dalam rentang yang telah ditentukan untuk memastikan kapasitas pemrosesan dan efisiensi pengumpulan debu.

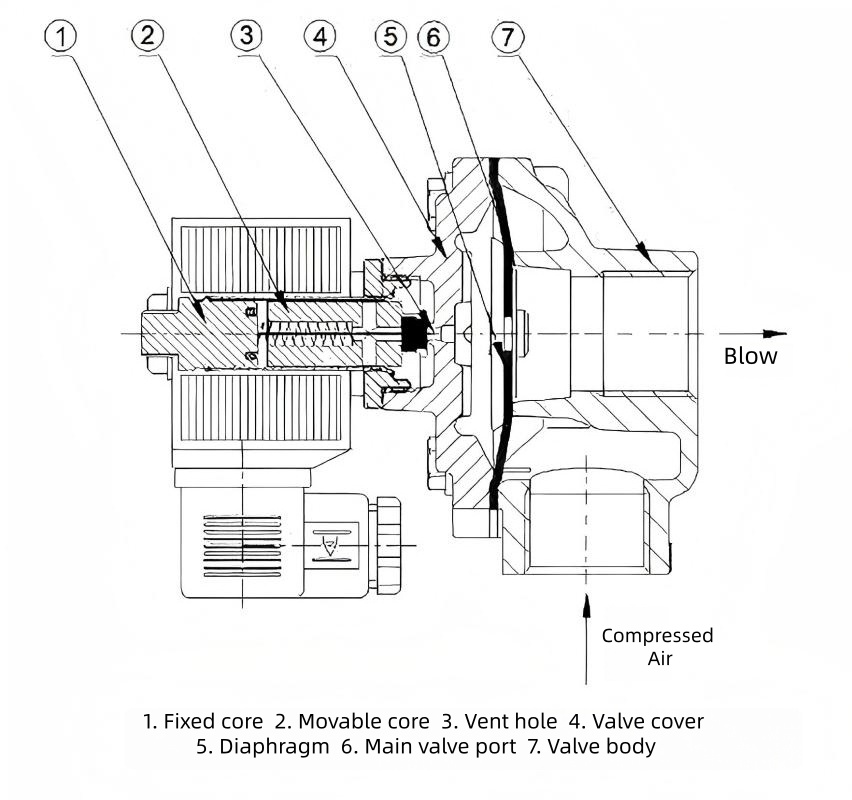

Diagram Skema ：

Fitur Struktural：

DMF-Z-20 adalah katup solenoid pulsa listrik sudut kanan. Fitur strukturalnya adalah sebagai berikut:

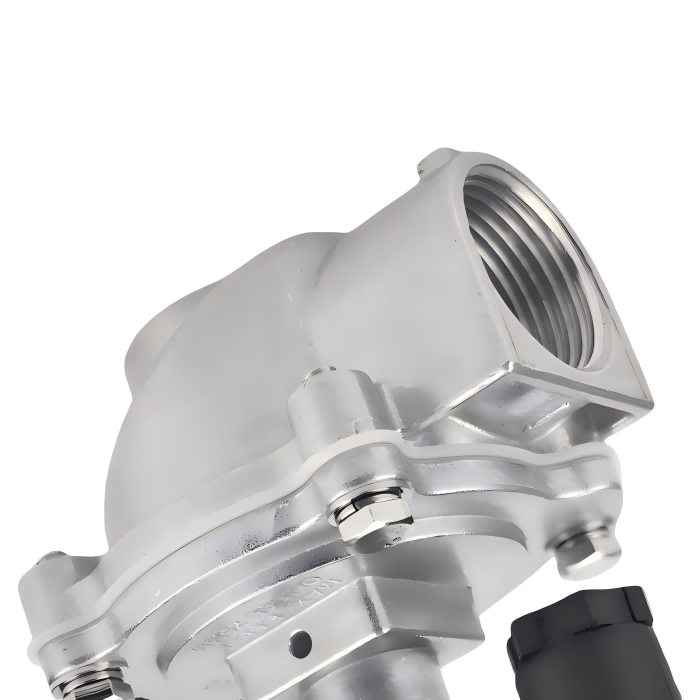

Desain sudut kanan: Saluran masuk dan keluar membentuk sudut 90°, memastikan aliran udara lancar dan kesesuaian untuk pemasangan antara tangki udara dan pipa tiup pengumpul debu.

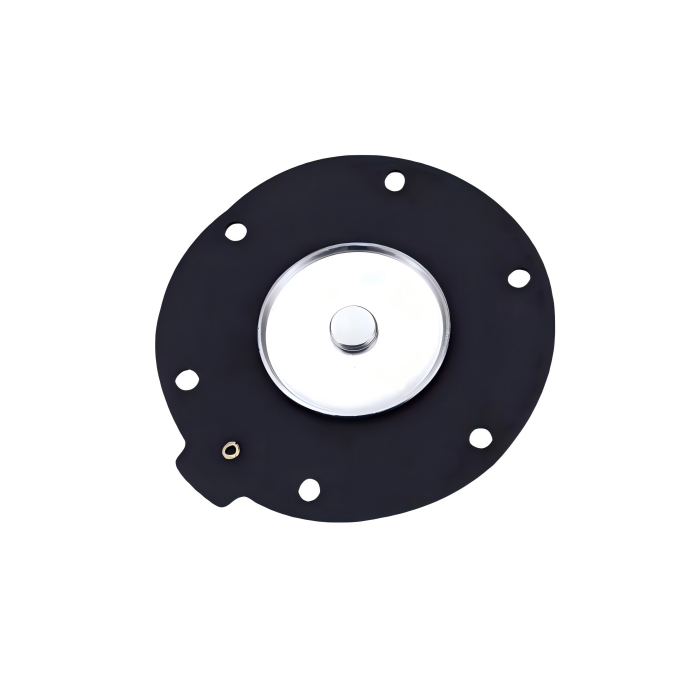

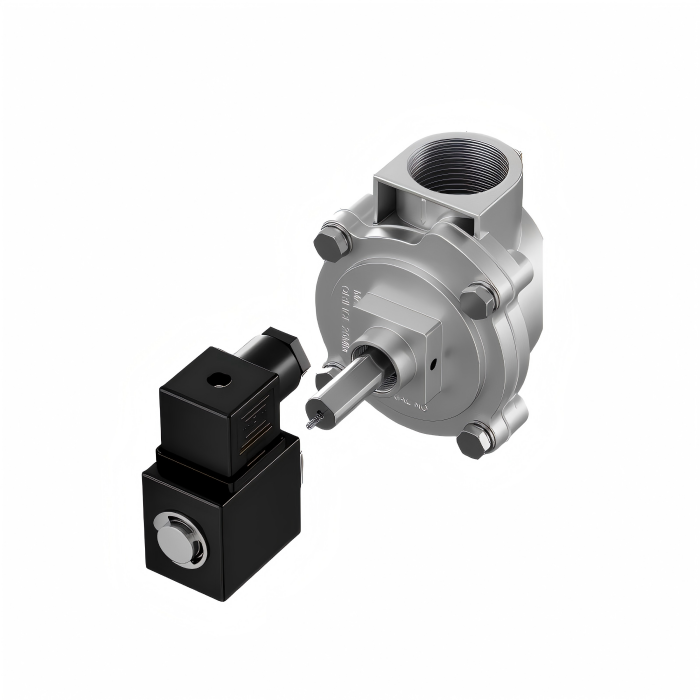

Komponen Utama: Termasuk kepala elektromagnetik, diafragma, badan katup, dan pegas. Badan katup terbuat dari paduan aluminium, sedangkan diafragma biasanya dilengkapi struktur yang diperkuat kain karet nitril, menawarkan ketahanan aus dan kinerja penyegelan yang tinggi.

Metode Koneksi: Dilengkapi ulir sambungan G3/4" dengan diameter nominal 20mm.

Aktuasi Diafragma: Dioperasikan dengan perbedaan tekanan pneumatik. Saat diberi energi, kepala solenoid membuka port pelepas untuk melepaskan tekanan ruang belakang, memungkinkan gas ruang depan mengangkat diafragma untuk dihembuskan kembali. Setelah de-energiisasi, pegas diatur ulang untuk menutup lubang, memulihkan keadaan tersegel.

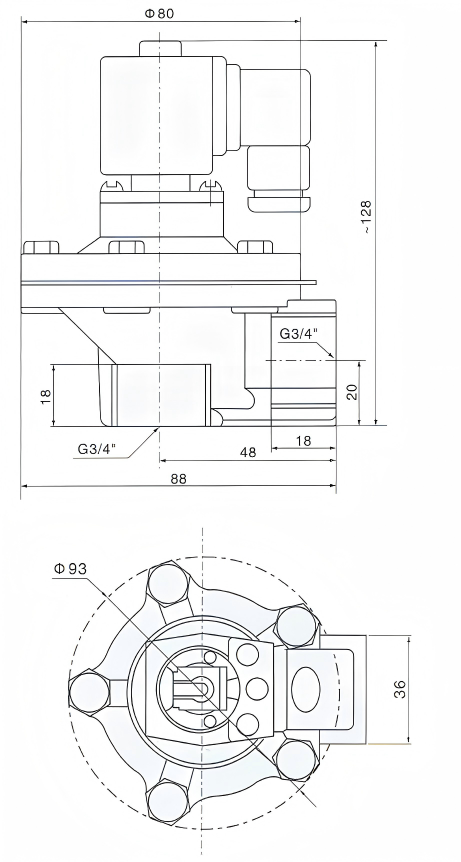

Dimensi Keseluruhan DMF-Z-20:

Spesifikasi Teknis：

Prinsip Kerja：

Katup Pulsa Elektromagnetik Sudut Kanan DMF-Z-20 Diafragma membagi katup pulsa elektromagnetik menjadi ruang udara depan dan belakang. Ketika udara terkompresi disuplai, ia memasuki ruang belakang melalui lubang throttle. Pada titik ini, tekanan ruang belakang memaksa rakitan diafragma untuk menutup saluran keluar katup, menempatkan katup pulsa elektromagnetik dalam keadaan “tertutup”.

Sinyal listrik dari instrumen kontrol pancaran pulsa menyebabkan jangkar katup memendek. Ini akan membuka lubang pembuangan di ruang belakang, dan dengan cepat menurunkan tekanannya. Rakitan diafragma bergerak mundur, memungkinkan udara bertekanan mengalir melalui saluran keluar katup. Katup memasuki keadaan “terbuka”.

Ketika sinyal listrik dari pengontrol pancaran pulsa berhenti, jangkar katup pulsa elektromagnetik diatur ulang. Lubang pembuangan ruang belakang menutup, dan tekanan di ruang belakang meningkat, memaksa rakitan diafragma menutup rapat pada saluran keluar katup. Katup pulsa elektromagnetik kembali ke keadaan “tertutup”.

Area Aplikasi：

Inti DMF-Z-20 dirancang untuk sistem pembersihan pengumpul debu baghouse pulse-jet, kompatibel dengan kantong filter, kartrid filter, tabung keramik, dan elemen filtrasi lainnya. Ini berfungsi sebagai “saklar” udara terkompresi untuk sistem blowback. Penerapannya terkonsentrasi di lingkungan industri dengan tingkat debu tinggi:

Pengendalian Debu Lingkungan:Sistem pembersihan pulse-jet kompatibel dengan berbagai pengumpul debu baghouse/kartrid.

Manufaktur Industri:Bahan bangunan (semen/kapur), metalurgi (baja/peleburan), pertambangan, bahan kimia, farmasi, pengolahan pakan, pengerjaan kayu, pembuatan kertas, dll.

Aplikasi Lainnya:Hembusan berbantuan dalam sistem konveyor pneumatik, dan peralatan/kondisi pengoperasian yang memerlukan pembersihan pulse-jet.
