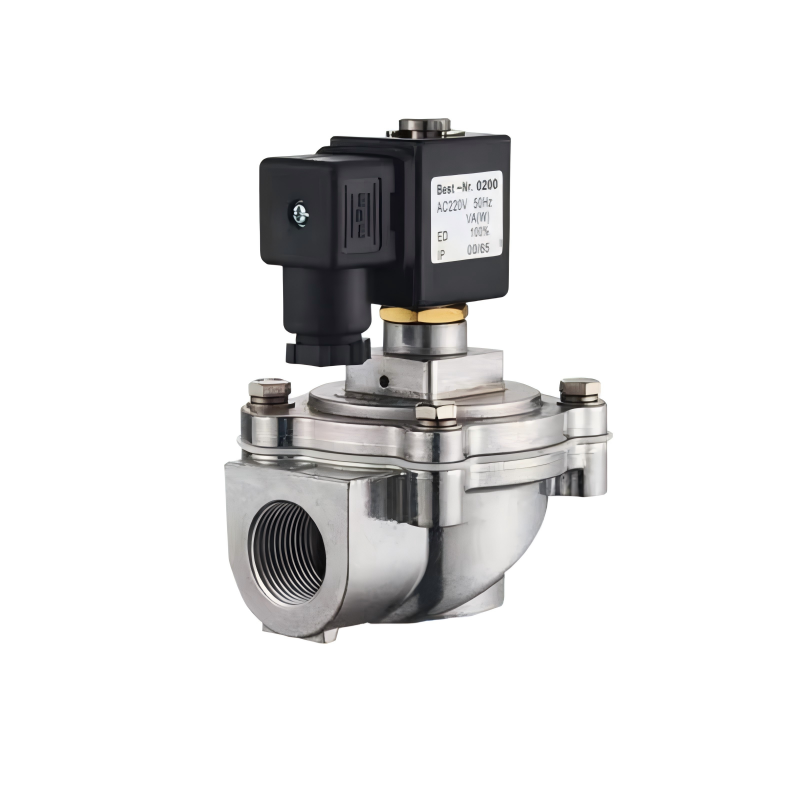

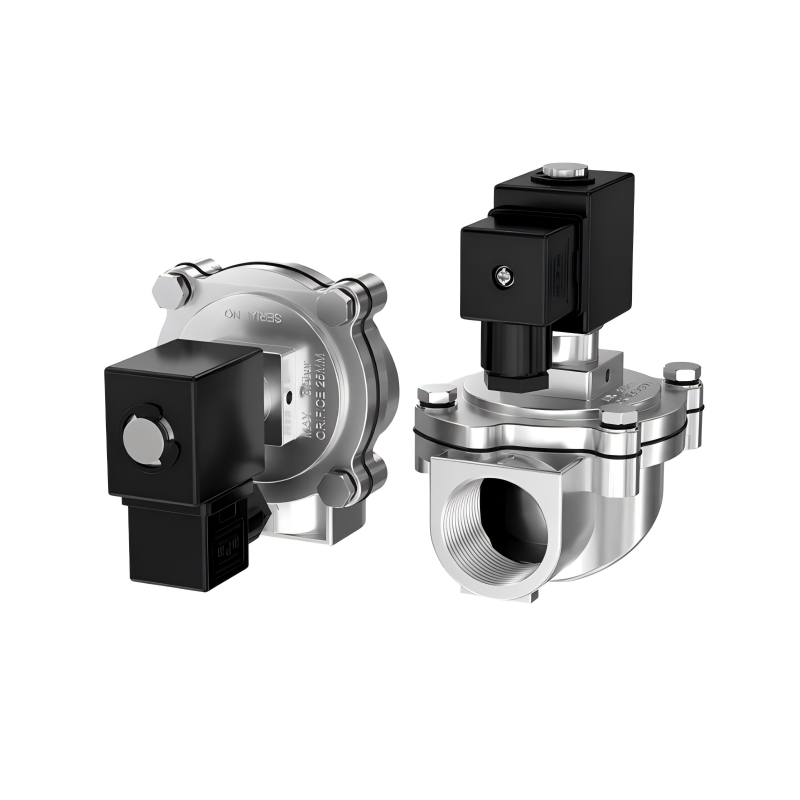

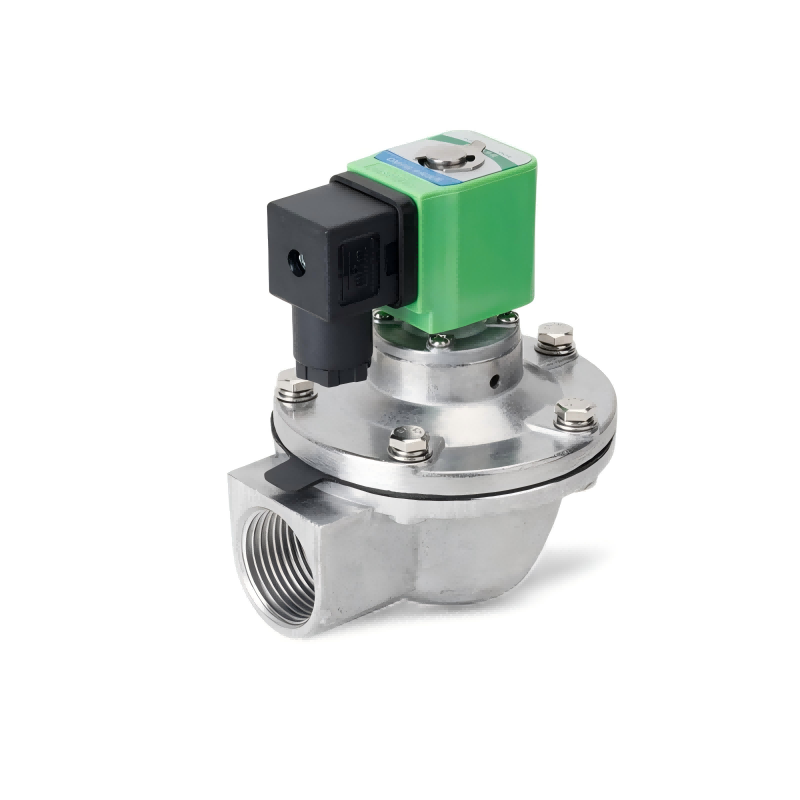

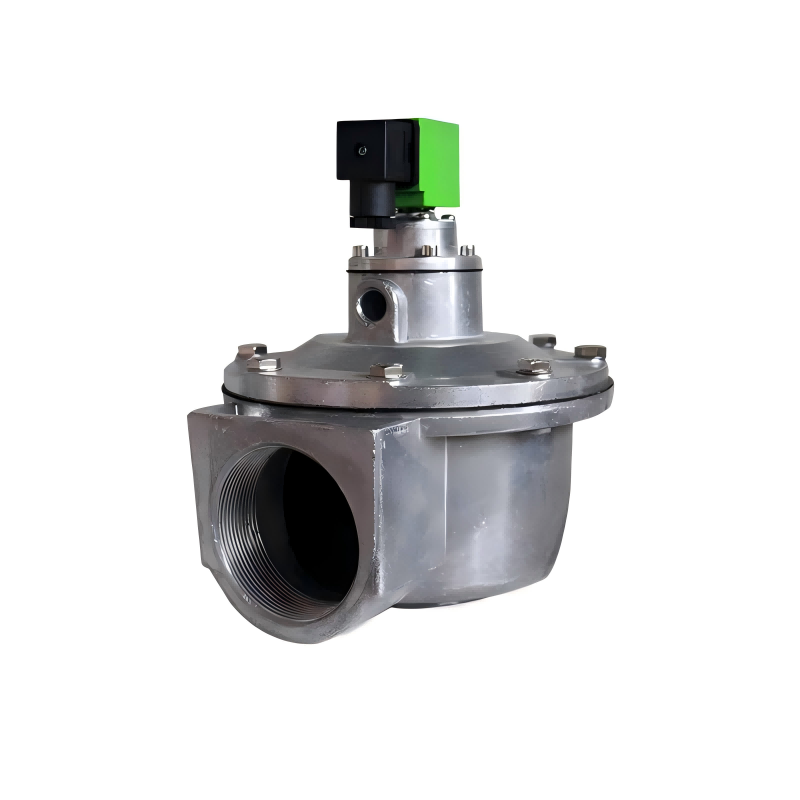

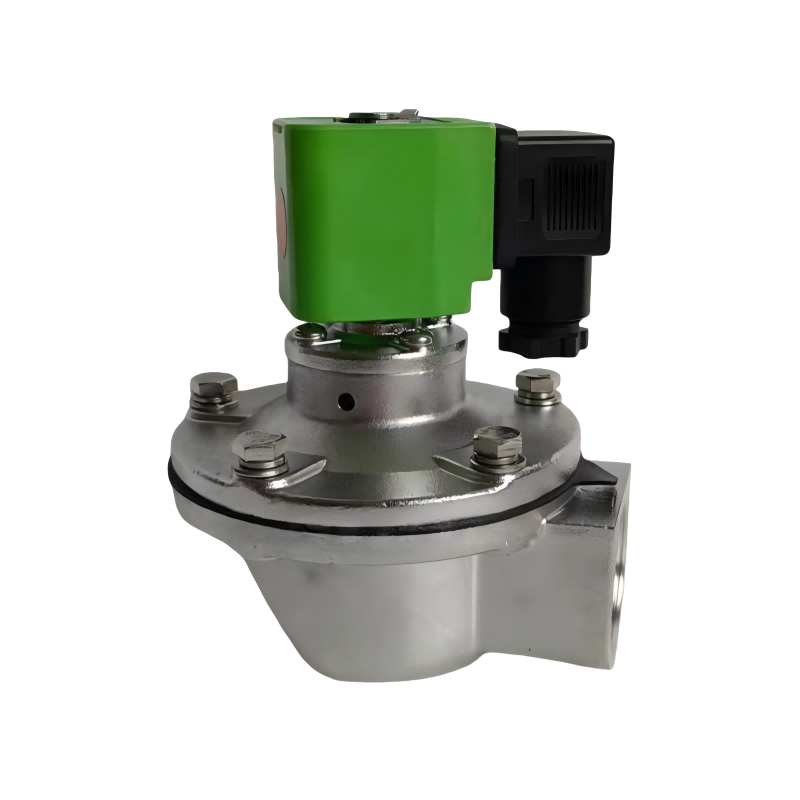

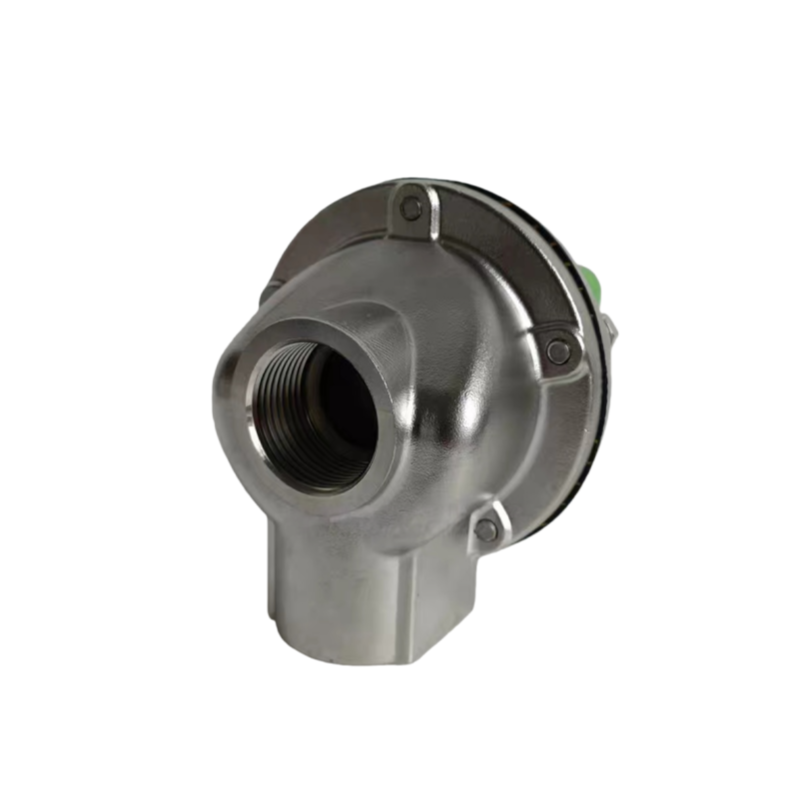

Katup Pulsa DMF-Z

Katup Pulsa Elektromagnetik Sudut Kanan DMF-Z adalah katup solenoid khusus yang dirancang khusus untuk digunakan dengan pengumpul debu baghouse. Ini berfungsi sebagai saklar udara terkompresi untuk sistem pembersihan pulse-jet di pengumpul debu baghouse pulse-jet. Dikendalikan oleh sinyal keluaran dari instrumen kontrol pancaran pulsa, alat ini secara berurutan melakukan pembersihan pancaran pulsa pada kantong filter baris demi baris (atau ruang demi ruang). Hal ini menjaga ketahanan pengumpul debu dalam rentang yang telah ditentukan, memastikan kapasitas pemrosesan dan efisiensi pengumpulan debu sekaligus mencapai tujuan menghilangkan debu dari kantong filter.

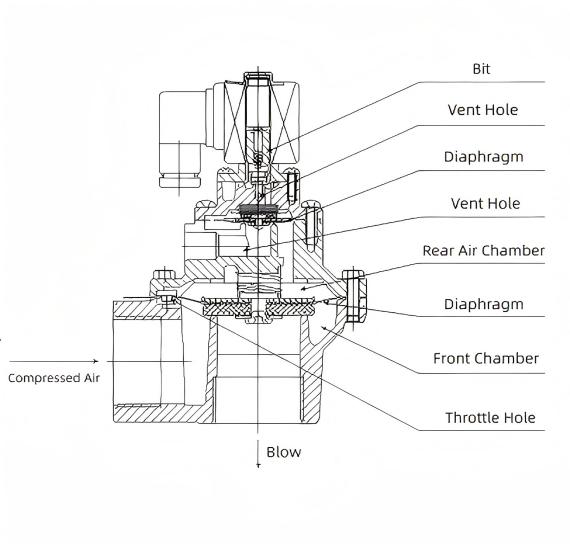

Diagram Skema

Fitur Struktural

Badan katup dan penutup katup pulsa elektromagnetik sudut kanan DMF-Z dibuat dari paduan aluminium die-cast. Setelah perawatan permukaan, mereka menunjukkan ketahanan korosi yang sangat baik. Diafragma dan paking penyegel divulkanisasi dan komposit menggunakan proses baru. Kepala pilot elektromagnetik terdiri dari bahan magnetik dan bahan pelindung magnetik baja tahan karat. Pegas dan pengencang semuanya terbuat dari baja tahan karat. Pipa sambungan distributor udara (ruang udara) dan pipa sembur pengumpul debu masing-masing dimasukkan ke dalam katup masuk dan keluar. Kedua ujungnya disegel dengan mengencangkan mur kompresi. Katup tersedia dalam tiga spesifikasi—20, 25, dan 40S—untuk dipilih pada pengumpul debu baghouse pulse-jet dengan berbagai kapasitas penanganan udara (pemurnian). Badan katup dan penutupnya terbuat dari die-cast untuk kepadatan tinggi, dengan lapisan pernis transparan yang meningkatkan ketahanan terhadap korosi. Segel diafragma menggunakan komposit logam-karet untuk kekakuan luar biasa dan kinerja bebas bocor. Kepala pilot elektromagnetik menghasilkan tarikan magnet yang kuat dengan pengoperasian yang responsif dan andal. Katup menunjukkan kinerja pembukaan yang unggul, membuka dengan andal pada 85% tegangan pengenal. Ini juga menunjukkan kinerja penutupan yang sangat baik, menyegel dengan andal pada tekanan udara 0,15 MPa.

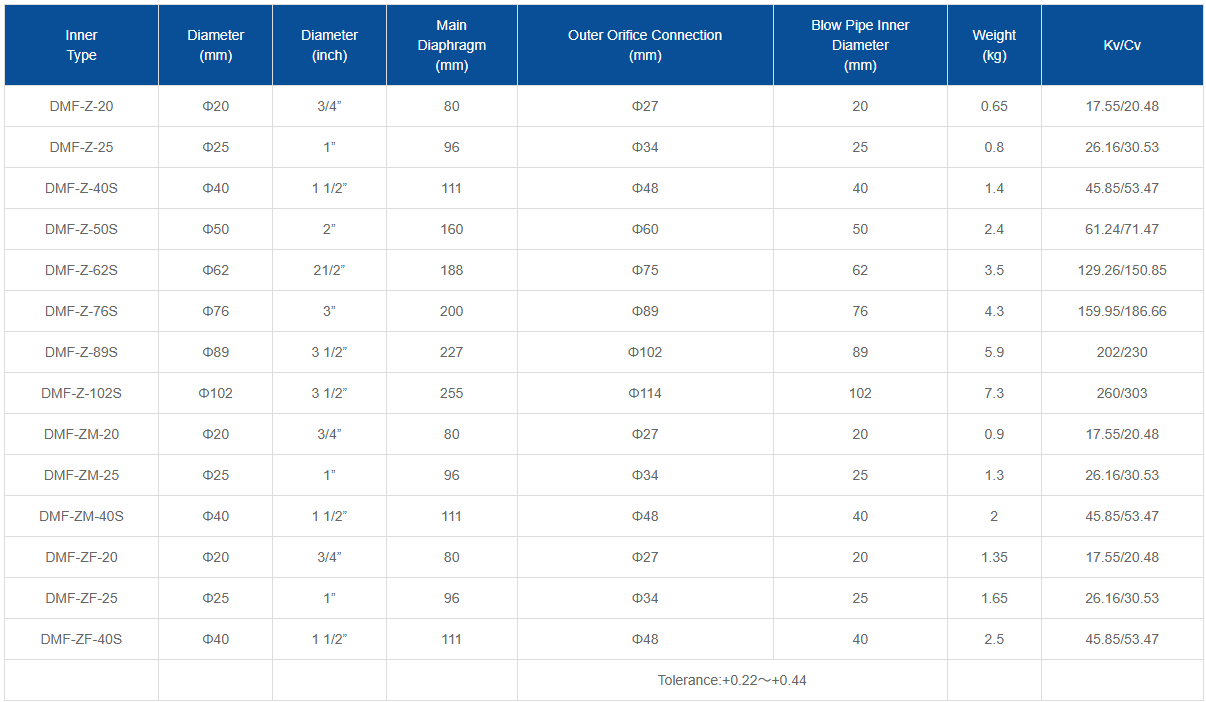

Parameter

Prinsip Kerja

Diafragma membagi katup pulsa elektromagnetik menjadi ruang depan dan belakang. Ketika udara terkompresi disuplai melalui lubang throttle ke ruang belakang, tekanan ruang belakang memaksa diafragma untuk menutup saluran keluar katup, menempatkan katup pulsa elektromagnetik dalam keadaan “tertutup”. Ketika sinyal listrik dari pengontrol jet pulsa berhenti, armature katup solenoid direset. Ventilasi ruang belakang menutup, dan peningkatan tekanan di ruang belakang memaksa diafragma menutup saluran keluar katup, mengembalikan katup solenoid ke kondisi “tertutup”. Katup pulsa elektromagnetik mengontrol pembukaan dan penutupan port pelepas badan katup melalui sinyal listrik. Selama pelepasan katup, gas bertekanan di ruang belakang dibuang, sementara gas bertekanan di ruang depan dibatasi oleh port vakum diafragma, mengangkat diafragma untuk memulai penghembusan pulsa. Ketika badan katup berhenti mengeluarkan muatan, gas bertekanan dengan cepat mengisi ruang belakang melalui lubang peredam. Karena perbedaan area penahan gaya pada kedua sisi diafragma terhadap badan katup, maka gaya gas di ruang belakang menjadi dominan. Ini secara andal menutup diafragma di atas lubang pembuangan katup, menghentikan pelepasan katup pulsa.

Area Aplikasi

Sektor Peralatan Penghilang Debu

Pengumpul Debu Baghouse: Sebagai komponen inti dari sistem pembersihan jet-pulsa, unit-unit ini dikendalikan oleh pengontrol jet-pulsa untuk secara berurutan meniupkan udara bertekanan ke dalam kantong filter, menjaga ketahanan pengumpul debu dalam batas yang telah ditentukan. Hal ini memastikan kapasitas pemrosesan dan efisiensi pengumpulan debu yang konsisten, sehingga banyak digunakan untuk pengendalian debu di industri pertambangan, bahan bangunan, metalurgi, dan kimia.

Pengumpul Debu Pulsa Kotak Udara: Katup pulsa DMF-Z sudut kanan tertentu dapat diintegrasikan ke dalam sistem pancaran pulsa pengumpul debu pulsa kotak udara, bekerja bersama-sama dengan struktur kotak udara untuk mencapai penghilangan debu yang efisien.

Bidang Pemurnian Udara

Peralatan Pemurnian Udara Industri: Digunakan untuk mengontrol aliran udara, menghilangkan debu dari permukaan filter, meningkatkan efisiensi pemurnian, dan memperpanjang umur filter. Cocok untuk industri dengan persyaratan kebersihan udara yang ketat, seperti elektronik, farmasi, dan pengolahan makanan.

Sistem Pemurnian Udara Komersial: Dalam peralatan pemurnian udara untuk pusat perbelanjaan, hotel, gedung perkantoran, dan tempat serupa, katup pulsa DMF-Z membantu mencapai penyaringan dan pemurnian udara yang efisien.

Industri Kimia

Pemisahan dan Pemurnian Gas: Digunakan di unit pemisahan gas selama produksi bahan kimia untuk mengontrol aliran dan tekanan gas secara tepat, memastikan stabilitas dan efisiensi dalam proses pemisahan.

Kontrol Gas Reaktor: Dalam reaktor kimia, ia mengatur saluran masuk/keluar gas dan tekanan untuk menjaga kondisi reaksi stabil, meningkatkan kualitas dan keamanan reaksi.

Sektor Energi

Pembangkit Listrik Tenaga Panas: Mengontrol aliran gas pembakaran dan uap untuk mengoptimalkan proses pembakaran, meningkatkan efisiensi energi, dan mengurangi emisi polutan.

Sistem Pemurnian Gas: Mengelola pembuangan debu dan partikulat selama pemurnian gas untuk memastikan kualitas gas dan meminimalkan pencemaran lingkungan.

Sistem Pemulihan Debu

Digunakan untuk mengatur aliran, tekanan, dan suhu gas untuk pemulihan dan penggunaan kembali debu yang efisien, meminimalkan polusi gas buang. Berlaku dalam tahap pemulihan debu di semen, keramik, kaca, dan industri terkait.

Sistem Kontrol Cairan

Gunakan gaya elektromagnetik untuk secara tepat mengatur aliran masuk dan keluar cairan dalam produksi industri. Digunakan dalam sistem transfer dan pengukuran cairan untuk industri kimia, farmasi, pengolahan makanan, dan sejenisnya.
