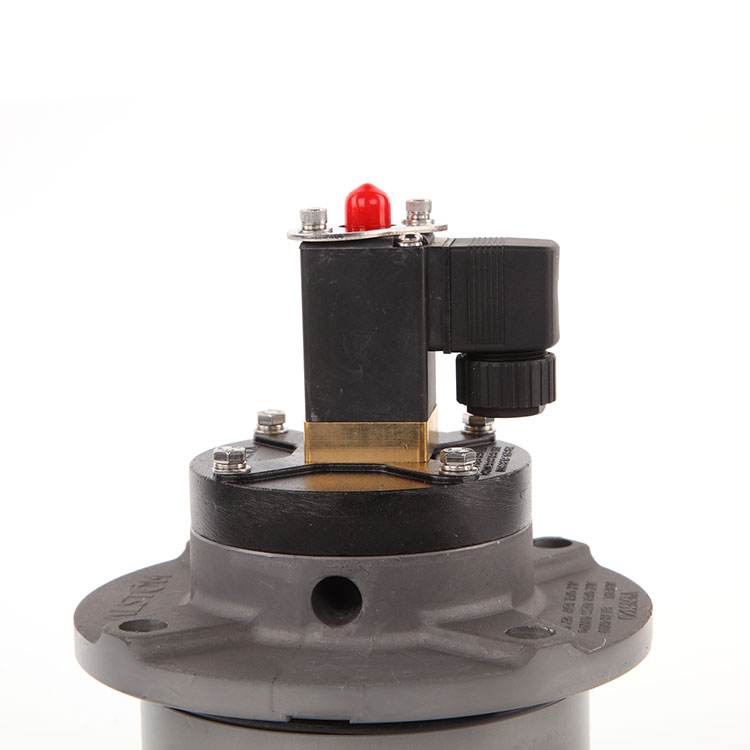

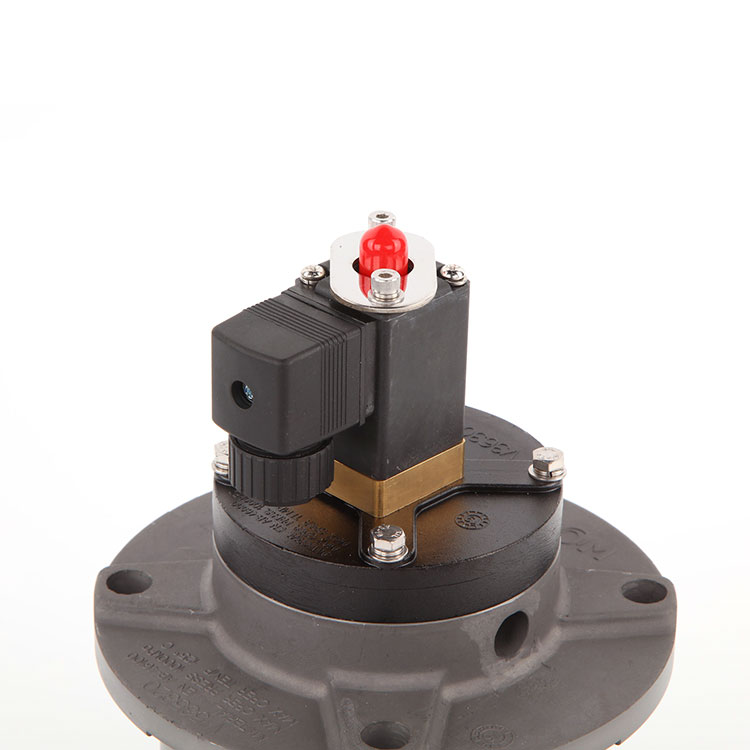

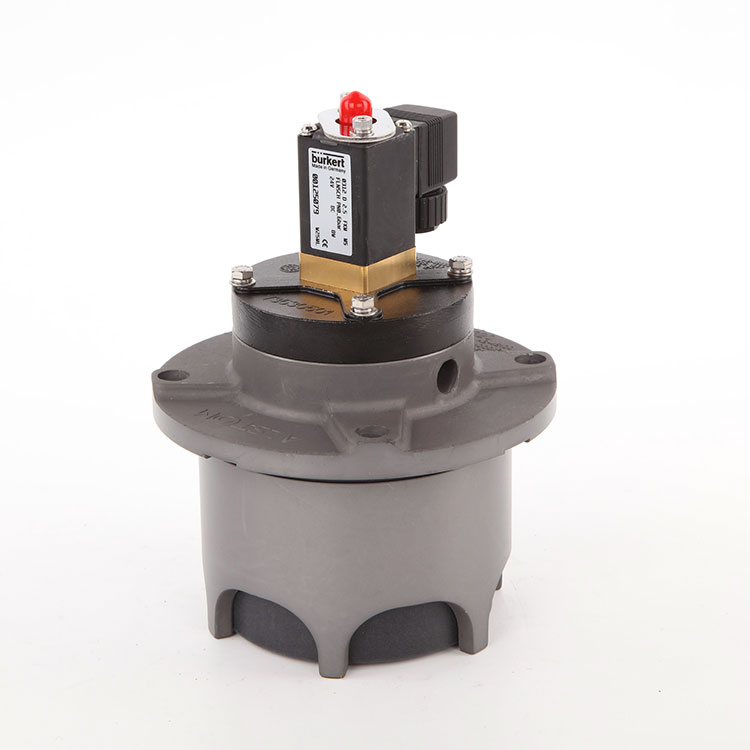

Plunger Pulse Solenoid Air Valve Starmachinechina 135 adalah salah satu jenis katup udara solenoid pulsa plunger, dan perbedaan besar adalah tidak ada pegas di dalamnya.
Fitur utama | KETERANGAN |
MODEL | V1614718-0301 |
UKURAN | 4 inci |
Diameter nominal | DN100 |
Kondisi | 100% baru |
Merek | SMCC |
Kualitas | Bagus |
Fitur | Tahan lama, berkinerja tinggi |
Keuntungan | Mudah dipasang |
Daya tahan | Umur panjang, satu juta kali siklus |
Penggunaan | Untuk filter tas industri |
Media kerja | Udara terkompresi kering bersih |
Waktu injeksi (lebar pulsa) | 60-100ms |
Waktu interval denyut nadi | ≥60 -an |
Area filter | 120㎡ |
Untuk tas filter | 27 potong |
Tekanan kerja | 0.2-0.6Pa |
Tingkat Perlindungan | IP65 |
Nilai isolasi | H |
Nilai KV/CV | 518.85/605.5 |
Jaminan | 24 bulan |
Tubuh: Ini juga disebut rumah katup atau tubuh katup dan ini adalah bagian utama dari seluruh katup udara solenoid pulsa plunger, biasanya terbuat dari bahan yang tahan lama seperti aluminium atau baja cor, yang berisi dan melindungi sebagian besar komponen lainnya, seperti plunger, cakram karet dan cincin-O.
Plunger: Ini adalah bagian yang dapat dipindahkan, yang dapat bergerak terbalik dan ke bawah, biasanya terbuat dari bahan yang tahan lama seperti kain kaca atau keramik, dan perannya dalam katup udara solenoid pulsa plunger adalah untuk mengontrol aliran gas.
Pulse Solenoid: Ini adalah komponen yang digunakan untuk menciptakan gaya magnet yang menggerakkan plunger saat solenoid diberi energi.
Spring: Ini adalah komponen yang sebagian besar digunakan untuk membantu mengembalikan plunger ke posisi semula.
Bagian | Bahan |
Rumah katup | Aluminium Alloy ABC-12 |
Penyelam | Nylon diperkuat 66 |
Selaput | Hai karet |
Cakram karet | Karet Khusus |
O-ring | karet fluor |
Penutup pilot | Aluminium Alloy ABC-12 |
Nama Produk | Nomor artikel | Pos. TIDAK. |
Starmachinechina 135 (24V) | V1614718-0100 | ① |
Starmachinechina 135 (100V, 50 Hz) | V1614718-0301 | ① |
Starmachinechina 135 (120V, 60Hz) | V1614718-0400 | ① |
Starmachinechina 135 (120V 60Hz UL bersertifikat) | V1614718-0700 | ① |
Starmachinechina 135 (tanpa solenoid, berputar 90 °) | V1614718-0800 | 一 |
Selaput | V4549902-0100 | ② |
O-ring (Fluor Rubber 64.5 x 3.1) | 8003-5573 | ③ |
O-ring (Nitril 70sh 64.5 x 3.1) | 2136-1422 | ③ |
O-ring (143 x 3.1) | 2136-1441 | ④ |
Penutup pilot | V3630501-0100 | ⑤ |
Piring | V3630524-0100 | ⑥ |
Penyelam | V3629022-0100 | ⑦ |
Round Washer (SS3576-5-200HV Fe/Zn25) | 4903-2146 | 一 |
Cakram karet | V3640660-0100 | ⑧ |
Katup solenoid (24 V DC) | V3611471-0100 | ⑨ |
Katup solenoid (100 V, 60 Hz) | V3611471-0201 | ⑨ |
Katup solenoid (110 V, 50 Hz) | V3611471-0300 | ⑨ |
Katup solenoid (110 V, 60 Hz) | V3611471-0200 | ⑨ |
Katup solenoid (120 V, 60 Hz) | V3611471-0400 | ⑨ |
Katup solenoid (120V, 60 Hz-UL bersertifikat) | V3640645-0200 | ⑨ |
Katup solenoid (230V, 50 Hz) | V3611471-0500 | ⑨ |
Katup solenoid (110 V, 60 Hz) | V3611471-0200 | ⑨ |
Katup solenoid (120 V, 60 Hz) | V3611471-0400 | ⑨ |
Katup solenoid (120V, 60 Hz-UL bersertifikat) | V3640645-0200 | ⑨ |
Katup solenoid (230V, 50 Hz) | V3611471-0500 | ⑨ |
Prinsip pengoperasian katup udara solenoid pulsa plunger adalah sebagai berikut: Ketika katup solenoid ditutup, pegas mendorong plunger ke bagian bawah bodi katup udara solenoid solenoid plunger kualitas SMCC, menghalangi outlet gas. Ketika katup solenoid diberi energi, ia menghasilkan gaya magnet yang mengatasi gaya pegas dan mendorong plunger ke atas, sehingga membuka katup udara solenoid pulsa plunger dan memungkinkan gas mengalir. Ketika katup solenoid tidak berenergi, pegas mendorong plunger kembali ke bawah lagi, dan katup udara solenoid pulsa plunger ditutup.
Starmachinechina Pulsa Pulsa Solenoid Air Valve 135 Kuantitas | Ukuran pengemasan karton |
1 pc | 185mm*195mm*297mm |
2pc | 380mm*195mm*297mm |
4pc | 380mm*380mm*297mm |
6pc | 580mm*380mm*297mm |
Produk ini telah melewati sertifikasi anti ledakan ganda ATEX dan IECEX, dan telah banyak digunakan dalam sistem desulfurisasi pembangkit listrik tenaga batubara dan sistem penghilangan debu, alat pemulihan pemulihan kaca produksi kaca float, unit pemulihan gas bedak pemulihan bubu bubu bubu bubuk yang baru. Ini telah melayani lebih dari 2.600 proyek pengendalian debu industri di seluruh dunia.
