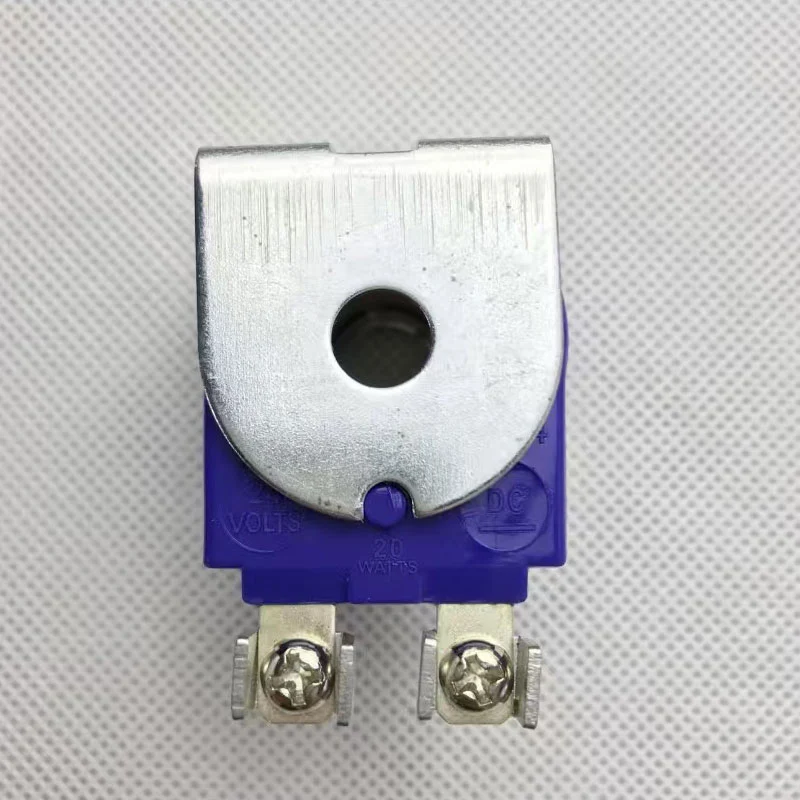

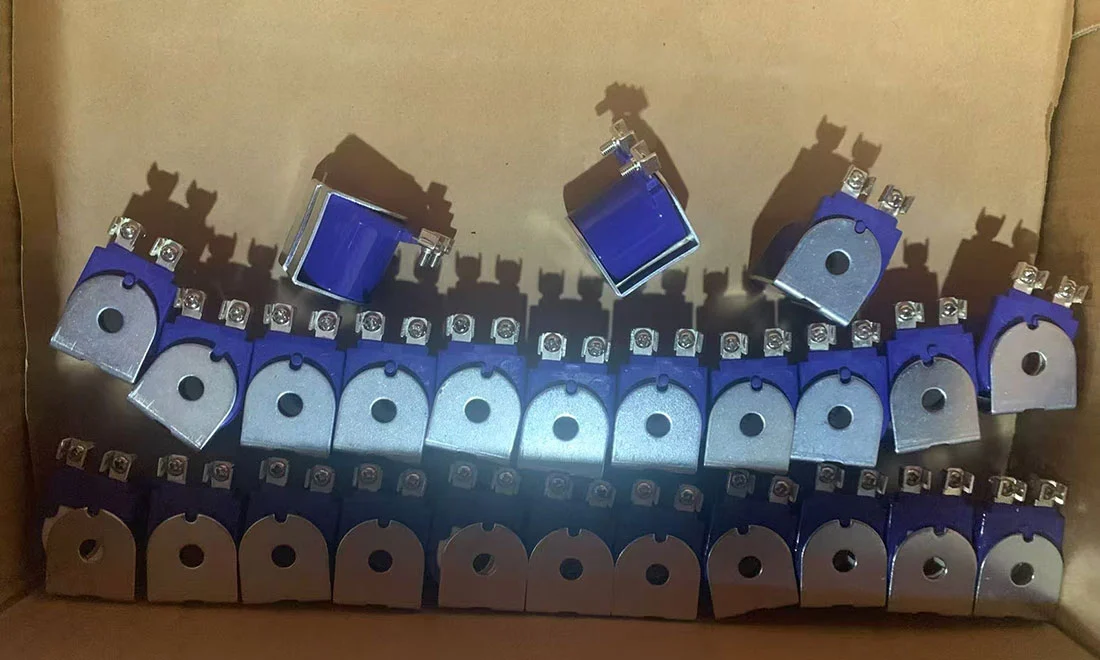

Katup pilot RCA3D2

Katup pilot RCA3D2 juga dikenal sebagai koil solenoid seri Q, katup pilot cocok untuk semua katup pulsa tipe goyen, katup pulsa seri RCA3D dan kotak katup pulsa.

mengirimkan permintaan

Deskripsi Produk

Ruang lingkup aplikasi

Katup pilot RCA3D2 cocok untuk semua katup pulsa kontrol pneumatik goyen dan kompatibel dengan berbagai sistem penghilangan debu pulsa di lingkungan goyen. Ini memastikan bahwa ia dapat beroperasi secara stabil dalam kondisi yang keras.

Instruksi Instalasi Katup Pilot RCA3D2

1. Persyaratan Lubang Instalasi: Lubang pemasangan bor dengan diameter ф19.3 - 19.4mm pada pelat pemasangan katup pilot.

2. Ketebalan pelat pemasangan: Ketebalan pelat baja pemasangan harus melebihi 1,5mm untuk memastikan kekuatan pemasangan.

3. Sealing and Assembly:

A. Sebelum mengencangkan mur, pastikan cincin-O dipasang dengan benar untuk menjamin kinerja penyegelan.

B. Ini disarankan untuk merakit koil elektromagnetik ke katup pilot sebelum memasang katup pilot untuk meningkatkan efisiensi pemasangan.

4. Persyaratan Tegangan: Untuk memastikan operasi normal katup pulsa, tegangan input katup solenoid harus dipertahankan dalam kisaran -10% hingga +15% dari tegangan koil.

Spesifikasi Bahan Katup Pilot RCA3D2

Bagian	Bahan
Tubuh katup	Paduan Aluminium Die-Cast
Batang dorong	304 stainless steel
Angker	430fr stainless steel
Cincin penyegelan	Nitril (karet nitril)
Kacang	Baja karbon galvanis
Baut	302 stainless steel
Penjepit	Baja karbon (ditekan secara mekanis)

Parameter operasi

• Lebar pulsa yang disarankan: 50–500 ms

• Interval denyut nadi yang disarankan: 1 menit atau lebih

Parameter kinerja produk

Indikator kinerja	Detail Parameter
Koefisien aliran	CV ＝ 0,32
Tekanan kerja maksimum	860 kPa
Tekanan kerja minimum	0 kPa
Suhu kerja minimum	-40 ℃
Suhu kerja maksimum	82 ℃
Gas yang berlaku	Udara sedang atau gas lembam

Detail Model Pemesanan Produk

Ukuran port model	Jenis Thread	Ukuran port knalpot
RCA3D0	1/8 ”NPT	3.2mm
RCA3D1	1/8” BSPP	3.2mm

Parameter operasi

Spesifikasi Model: Silakan merujuk ke parameter K dalam lembar data koil elektromagnetik tipe-Q dan pilih model spesifik berdasarkan persyaratan tegangan.

Contoh:

• RCA3D0 - 300 = 1/8 "port saluran masuk NPT, tegangan 200/240VAC, dengan blok terminal DIN.

• RCA3D1 - 336 = 1/8 "port saluran masuk BSPP, tegangan 24VDC, dengan kabel terminal sekrup (cocok untuk kotak perakitan elektromagnetik).

Bagian pemeliharaan

• K0380: Termasuk segel cincin-O nitril, jangkar, pegas, dan perakitan pushrod.

• K0384: Termasuk segel bahan viton dan semua komponen dari K0380.

• Berat: RCA3D0, RCA3D1 (tanpa koil) adalah 0,174 kg
